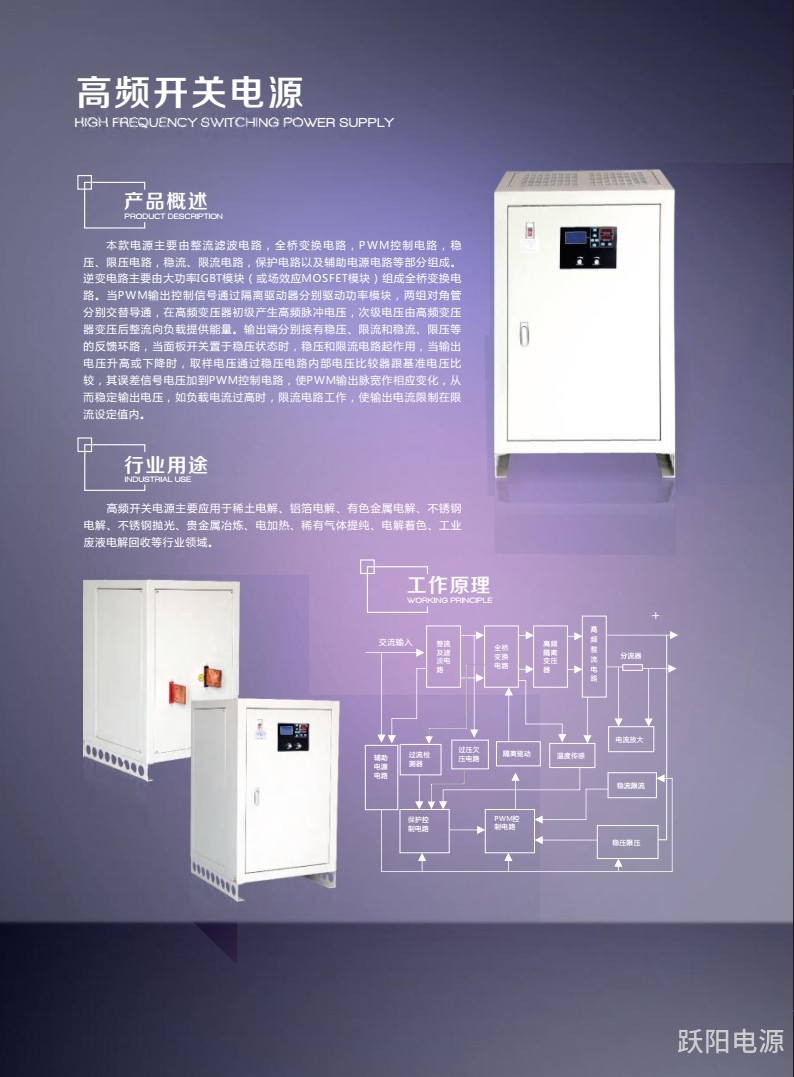

产品概述；

本款电源主要由整流滤波电路，全桥变换电路，PWM控制电路，稳压、限压电路，稳流、限流电路，保护电路以及辅助电源电路等部分组成。逆变电路由大功率IGBT模块组成全桥变换电路。当PWM输出控制信号通过隔离驱动器分别驱动功率模块，两组对角管分别交替导通，高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。

输出端分别接有稳压、限流和稳流、限压等的反馈环路，当面板开关置于稳压状态时，稳压和限流电路起作用，当输出电压升高或下降时，取样电压通过稳压电路内部电压比较器跟基准电压比较，其误差信号电压加到PWM控制电路，使PWM输出脉宽作相应变化，从而稳定输出电压，如负载电流过高时，限流电路工作，使输出电流限制在限流设定值内。

产品特点：

● 产品外形美观 , 结构合理 , 采用多模块并联方式组成。

● 全密封、全水冷、模块化、组合式、可增加 N＋X 冗余备用系统。

● 各模块的控制采用先进的 RS485 网络控制系统，控制精度高，由于是数字控制，控制信号无衰减，远程控制最快可1.2kM, 方便生产管理和介入 DCS 系统。

● 可在不停机的情况下进行维护，不影响正常生产。

● 采用新型整流模式及整流器件，节能省电。

● 单元机内无水管接头漏水概率几乎为零。

● 无需无功补偿柜 , 功率因素≥0.98，额定效率≥94%, 模块之间的均流控制精度≤1%。

● 有软启动、过压、过流、缺相、过热等保护措施。

行业用途：

高频开关电源主要应用于稀土电解、铝箔电解、有色金属电解、不锈钢电解、不锈钢抛光、贵金属冶炼、电加热、稀有气体提纯、电解着色、工业废液电解回收等行业领域

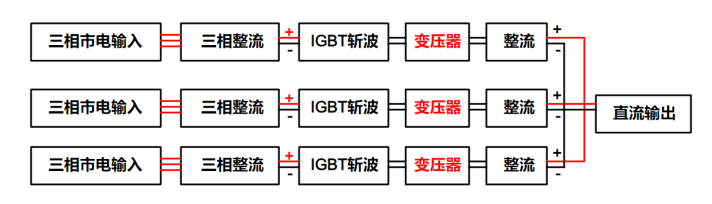

示意图：

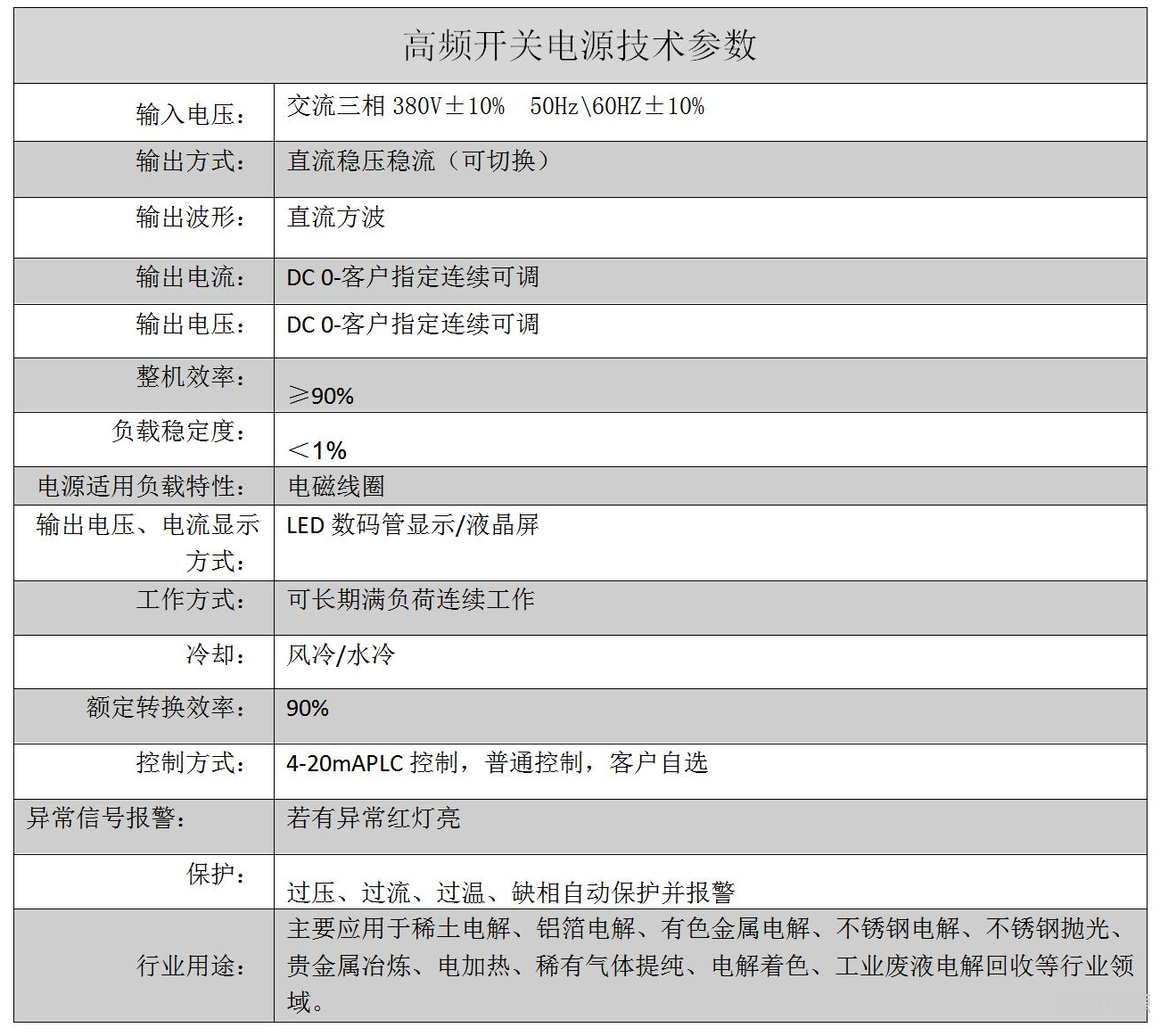

二.技术参数
